Prototyp

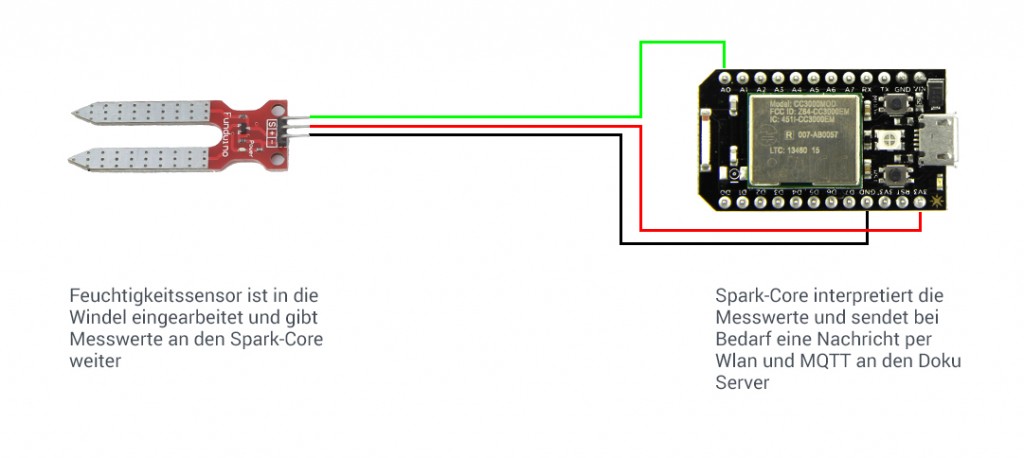

Der Feuchtigkeitssensor ist in das Inkontinenzmaterial des Bewohners integriert. Wird der Sensor nass, ändert er seine Leitfähigkeit und der Spark-Core sendet über MQTT und Wlan eine Meldung an den Doku-PC. Dieser sendet daraufhin eine Meldung an das Careband.
Anforderungen, Lösungen und Umsetzung
| IKM-Sensor | Lösung | Umsetzung optimal | Umsetzung Prototyp | |
| 1 | Muss hygienisch sein, da es sich um infektiöse Körperausscheidungen handelt | Inkontinenzmaterial bleibt Einwegprodukt / Sensoreinheit Wasserfest | Inkontinenzmaterial mit eingewobenen Edelstahlstreifen (Key Partner P&G, TU DA) / Sensoreinheit IP67 zertifiziert | Aus Kostengründen und wegen des Aufwands nicht berücksichtigt, nicht notwendig zur Demonstration |
| 2 | Darf nicht störend sein, da der Bewohner es sonst nicht tragen möchte | Inkontinenzmaterial bekommt kleine nicht störende Sensoreinheit | Messstreifen sind nicht fühlbar / Sensoreinheit ist sehr klein | Feuchtigkeitssensor wird in das Inkontinenzmaterial integriert |
| 3 | Muss bequem sein, da es sonst reiben könnte | Inkontinenzmaterial bekommt kleine nicht störende Sensoreinheit | Messstreifen sind nicht fühlbar / Sensoreinheit ist klein | Feuchtigkeitssensor wird in das Inkontinenzmaterial integriert |
| 4 | Muss Daten senden können, da kein Abtasten aus der Ferne möglich ist | Sensoreinheit sendet Daten per Wlan an Server | Daten werden über Wlan an den Server gesendet | Daten werden über Wlan an den Doku-PC gesendet |
| 5 | Muss erkennen, wenn Daten gesendet werden müssen | Kapazitive Spannungsmessung | Messung mittels Edelstahlstreifen | Messung mittels Feuchtigkeitssensor |
| 6 | Kommunikation muss über ca. 100m reichen, um eine Station abdecken zu können | Drahtlos | ZigBee und MQTT | Bluetooth, da Spark-Core (Wlan) nicht mit dem Display funktioniert |
| 7 | Sensoreinheit muss bis zu 12h ohne Stromversorgung auskommen da min. alle 12h das IKM gewechselt wird | Ein schnell-ladender, ausdauernder Akku, der min. 12h hält, sowie stromsparende Komponenten | Lithium-Akku, ZigBee | LiPo-Akku |
| 8 | Akku muss aufgeladen werden können, da das Daten senden Strom erfordert | Akkuladestation | Akkuladestation | Im Prototyp nicht erforderlich, USB-Kabel |
| 9 | Muss schnell gewechselt werden können, um wenig Zeit zu verlieren | Befestigung mittels Druckknöpfen | Sensoreinheit wird an das Inkontinenzmaterial geknöpft und stellt so Kontakt zu Messstreifen her | Feuchtigkeitssensor wird in die Seite des IKM gesteckt |
| 10 | Einfache Bedienung, um wenig Zeit zu verlieren und da die Zielgruppe auch nicht technikaffine Menschen inkludiert | Sensoreinheit sollte nur an frisches Inkontinenzmaterial geknöpft werden | Sensoreinheit wird an das IKM geknöpft und stellt so Kontakt zum Messstreifen her | Im Prototyp nicht erforderlich, da kein Wechsel vorgesehen ist |
| 11 | Sensoreinheit muss Ladestation erkennen, um das Aussenden von Daten zu unterbrechen | Sensoreinheit wird an die Ladestation geknöpft | Sensoreinheit bekommt von der Ladestation andere Signale und schaltet daraufhin ab | Im Prototyp nicht erforderlich, da kein Wechsel vorgesehen ist |
